A grande maioria dos teclados encontrados na indústria são de membrana, pois permitem uma vasta personalização a um baixo custo.

O seguinte artigo explica como é constituído um teclado de membrana, quais são as suas vantagens e desvantagens, e quais são as suas principais características, para que possa escolher a melhor opção para a sua indústria ou negócio.

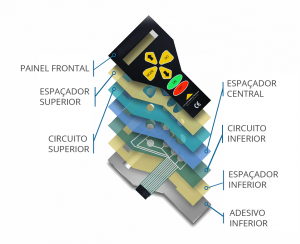

Elementos básicos de um Teclado de Membrana

  • Painel frontal – Refere-se à primeira camada do teclado, que é responsável não apenas pela proteção do teclado, mas também pelo seu design. Os materiais mais  utilizados nesta superfície são o poliéster ou o policarbonato, uma vez que possuem grande resistência a produtos químicos e ao impacto mecânico. Diferentes tratamentos poderão ser aplicados nestes materiais de modo a obter uma superfície mais macia, com mais brilho ou com anti-reflexo.

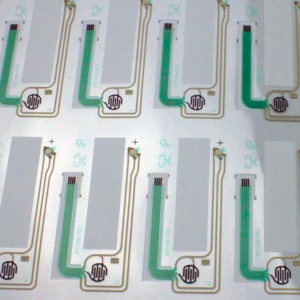

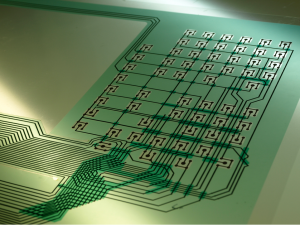

  • Pistas condutoras – estas camadas possuem circuitos condutores, normalmente impressos em prata, que permitem transferir o sinal elétrico do botão pressionado até ao circuito eletrónico do equipamento. Todas as pistas condutoras são direcionadas até à extremidade de um cabo flexível, onde são espaçadas de forma igual, de modo a ser cravado o conector pretendido.
  • Espaçadores – estes elementos possuem um adesivo de dupla face, cujo objetivo é de isolar as várias camadas de circuitos condutores e ao mesmo tempo de colar todos os componentes do teclado.
  • Adesivo inferior – Para que o teclado de membrana possa ser fixado no respetivo equipamento, torna-se necessário existir uma película adesiva nas costas do teclado, de modo a colá-lo firmemente no sítio correto.



Vantagens do teclado de membrana

  • Possibilidade de personalizar as características e o design do teclado
  • Elevado tempo de vida
  • Resistência a fatores externos: atmosféricos, químicos e mecânicos
  • Construção extremamente fina
  • Baixo custo quando produzido em série.



Desvantagens do teclado de membrana

  • Alterações ou reparações ao teclado atual implica a produção de um novo
  • Limitação na escolha dos materiais utilizados para painel frontal
  • Não é resistente ao vandalismo
  • Não permite ter teclas de grandes dimensões ou formas menos convencionais.



Características do Teclado de Membrana

Os botões dos teclados de membrana podem ter, ou não, cúpulas metálicas (metal dome). Estes elementos são pequenas chapas metálicas, ligeiramente curvadas, que são colocadas por baixo do painel frontal, na zona dos botões, de modo a oferecer uma maior resposta tátil ao utilizador. Quando são pressionados, entram em curto-circuito com as pistas condutoras, indicando assim quais foram os botões pressionados. No caso da ausência destes elementos, é depositado material condutor no lado oposto dos botões (nas costas do painel frontal), de modo a que o curto-circuito ocorra quando o botão é pressionado.



No que respeita ao relevo dos botões, estes podem ser praticamente planos, ter um relevo em forma de almofada, possuir um aro à volta do botão ou até mesmo possuir inscrições em braille.

A superfície do painel frontal pode ser tratada de forma a ser macia, ter mais brilho ou ter textura para evitar reflexões da luz. Estas podem ser impressas com diferentes cores, gradientes, desenhos ou logótipos, através de técnicas de impressão de serigrafia ou impressão digital.

Como referido anteriormente, uma das grandes vantagens deste tipo de teclado é o facto de poder ser totalmente personalizado, podendo serem adicionadas as seguintes características:

  • Janelas transparentes ou de cor, para a colocação de LCDs ou de legendas;
  • LED’s de diferentes cores;
  • Rede metálica impressa para proteção de interferência eletromagnética;
  • Retroiluminação dos botões;
  • Películas isolantes para garantir a estanquicidade do teclado;
